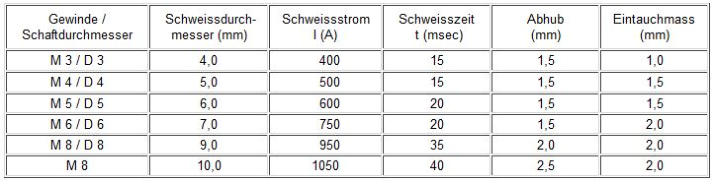

Kurzzeithubzündung (Short Cycle Verfahren) Das Kurzzeithubzündungsverfahren hat den Vorteil, dass sich durch den kurzen, flachen Einbrand Bolzen bis zu einem Flanschdurchmesser von 10 mm auf dünne Bleche verschweissen lassen. Die Schweisszeit beträgt max. 100 ms, der Strom bis zu 1400 A. Wegen der sehr hohen Prozesssicherheit werden sämtlich Bolzen (Gewindebolzen, Grobgewindebolzen, Kragenbolzen (Grossflanschbolzen), T-Stifte) im Automobilbau mit dem Kurzzeithubzündungsverfahren (ohne Schweissbadschutz) verschweisst. Schweissbolzen für Kurzzeithubzündung, Typ FD (DIN EN ISO 13918) haben einen Kegelwinkel von 166 Grad und einen Flansch der mind. 1 mm größer wie der Nenndurchmesser ist. In der Praxis werden für das Kurzzeithubzündungsverfahren auch Schweissbolzen für Spitzenzündung Typ PT verwendet. Diese Bolzen haben einen Kegelwinkel von 174 Grad und eine Zündspitze. Dadurch wird die Lichtbogenlänge um die Zündspitze verlängert, was den Lichtbogen anfälliger macht. Verfahrensablauf Beim Aufsetzen der Schweisspistole auf das Werkstück wird der Bolzen um das eingestellte Eintauchmass nach hinten geschoben. Durch das Betätigen der Starttaste hebt der Schweissbolzen gegen die Kraft einer Druckfeder vom Werkstück ab. Mit dem Abheben wird zunächst ein Vorlichtbogen gezogen und dann der Hauptlichtbogen gezündet. Während der Hubbewegung wird die Stirnfläche des Bolzens und eine etwa gleich grosse Fläche auf dem Werkstück angeschmolzen. Nach Ablauf der eingestellten Schweisszeit wird die Magnetspule stromlos geschaltet. Dadurch wird der Bolzen gegen das Werkstück bescheunigt und taucht in die flüssige Schmelze ein. Schweissparameter für Kurzzeithubzündung
